Hulpmiddelen

om formeerkamers door buizen te begeleiden

Voor WS formeerkamer

Voor WS Plus formeerkamer

Wanneer te gebruiken?

Het positioneren van de backinggaskamer gebeurt doorgaans met een trekkabel. De WS ringkamerssystemen zijn standaard dan ook voorzien van een trekoog. Omdat een trekkabel niet de mogelijkheid geeft om een backinggaskamer vooruit te duwen is het in de praktijk niet altijd eenvoudig om een backinggassysteem nauwkeurig te positionereen. Indien men deze werkwijze wil vereenvoudigen, kan men kiezen voor een trek- duwstang systeem. Nadat de pijpleidingen d.m.v. pijpstelklemmen zijn uitgelijnd kan het backinggassysteem nauwkeurig worden gepositioneerd .

Hoe te monteren?

- Trek- duwstang voor de WS Plus
De ringkamers moeten worden voorzien van een speciale koppelplaat. Het backinggas wordt separaat toegevoerd d.m.v. een argonslang welke bevestigd is aan de trek/ duwstang. De trek/ duwstangen en de argonslang zijn met snelkoppeliongen onderling te verbinden tot de gewenste lengte.

- Steunsterren
Om het gewicht van de stangen op te nmenen worden deze voorzien van steunsterren. De steunsterrren worden geplaatst op iedere koppeling )dus iedere 2,3 of 6 meter'. Een steunster bestaat uit 1 basis en 3 rvs kogelpotten. De kogelpotten kunnen ook gebruikt worden voor de kogelcentrering.

Op aanvraag leverbaar.

*Kogelcentrering voor de WS Plus : wanneer te gebruiken?

-"Vergroten" van het diameterbereik van de afdichtlippen
Het bereik van de afdichtlippen is ongeveer 25 mm. (b.v. een WS Plus 10" is te gebruiken van 240-265 mm). Doordat het gewicht van de ringkamer nu gedragen wordt door de RVS kogels wordt het bereik iets groter, t.w.: 240 - 275 mm.

- Bij gebruik in bochten
Meestal wordt voor het gebruik in bochten gekozen voor kogelcentrering. Omdat de ringkamer in de bocht gaat "schranken" zullen de afdichtlippen snel beschadigen. Door de kogelcentrering te monteren worden de krachten in de bocht opgenomen door de geleiding. Vastlopen van de ringkamer en onnodige beschadiging van de afdichtlippen wordt hiermee voorkomen.

Ringkamers 8" t/m 16"

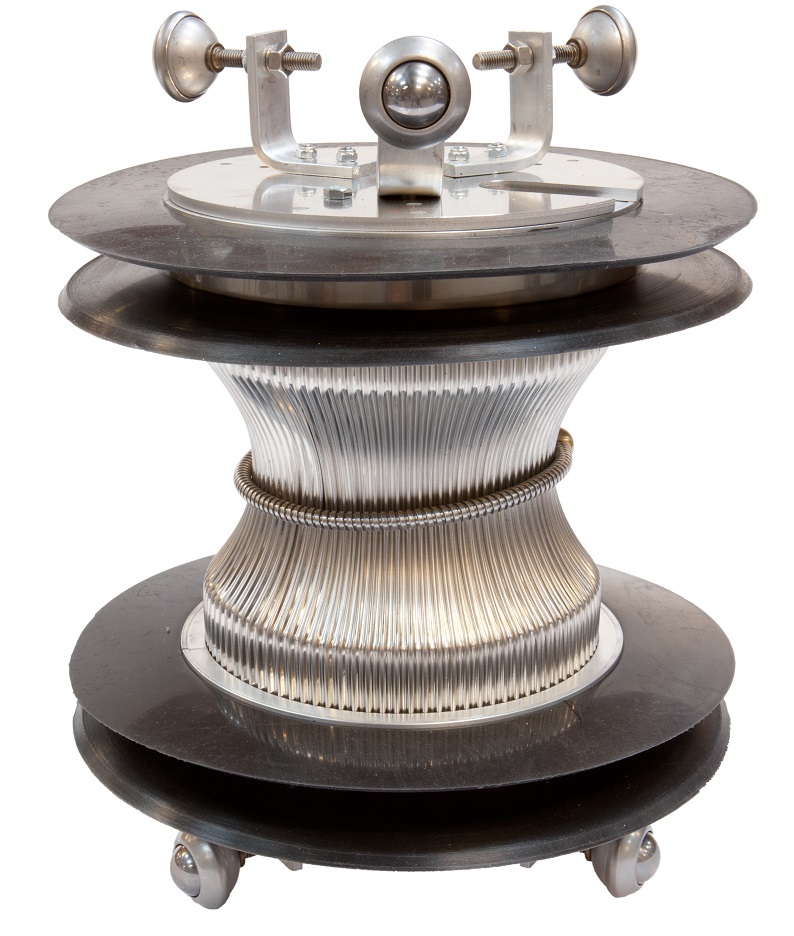

Deze kogelcentrering bestaat uit 2 montageplaten en totaal 6 rvs kogelpotten.

Ringkamers 18" t/m 36"
Deze kogelcentrering bestaat uit totaal 8 hoeksteunen en 8 rvs kogelpotten.

Voor trekken door buizen

Wanneer te gebruiken?

Het positioneren van de backinggaskamer gebeurt doorgaans met een trekkabel. De SC Profi systemen zijn standaard dan ook voorzien van een treklip. Omdat een trekkabel niet de mogelijkheid geeft om een backinggaskamer vooruit te duwen is het in de praktijk niet altijd eenvoudig om een backinggassysteem nauwkeurig te positioneren. Indien men deze werkwijze wil vereenvoudigen, kan men kiezen voor een trek- en duwstangsysteem.

Nadat de pijpleidingen d.m.v. pijpstelklemmen zijn uitgelijnd kan het backinggassysteem nauwkeurig worden gepositioneerd.

Hoe te monteren?

Het SC Profi systeem moet worden aangepast met een speciale snelkoppeling. Hierdoor is het mogelijk om detrek- duwstangen snel te (ont)koppelen. Door de aluminium trek- duwstang wordt tevens het backinggas toegevoerd.
